Ich habe mir im Oktober 2007 einen Kondenstrockner WT44 der Firma Siemens gekauft. Leider ist der Wäschetrockner jetzt defekt nach nicht einmal 3 Jahren sporadischen gebrauches. Aus diesem Grund schreibe ich diesen Artikel. Für sicht sieht alles nach einem Elektrikfehler aus. Der Wäschetrockner lief bei mir ohne Probleme bis er vor ein paar Tagen nach dem Einschalten Probleme macht und ausgeht. Genauer verhält sich der Fehler wie folgt:
Er geht immer nach ca. 2 Minuten Laufzeit aus. Der Trockner schaltet sich komplett aus wie wenn man den Stecker zieht. Ist dann ca. eine Minute vergangen schaltet er sich wieder selber an aber in den Standby Modus. Er fängt nicht an die Wäsche weiter zu trocknen.

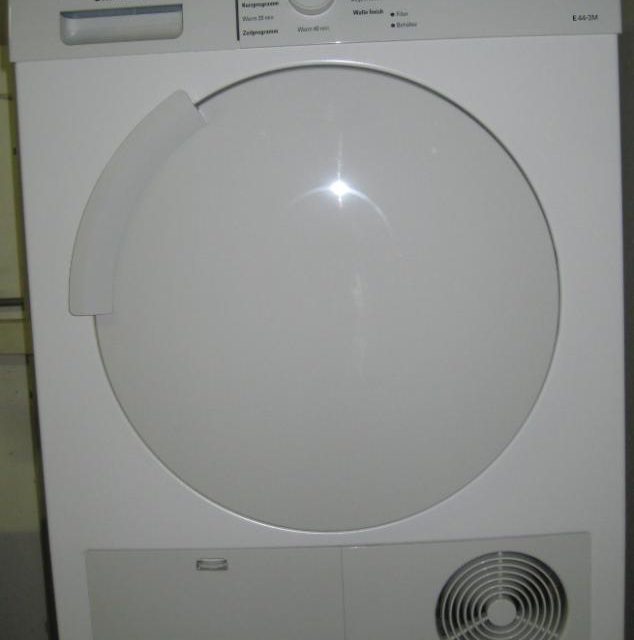

Kondenstrockner WT 44 E 3M 0
Auf der Suche nach dem Elektrik-Fehler:
Entstörfilter / Kondensator
Dann gibt es noch eine weitere Fehler Quelle die auf der linken oberern Seite zu finden ist. Dort ist der Entstörfilter / Kondensator zu finden. Er ist manchmal defekt und dann fällt auch der Trockner aus bzw. zeigt das typische Verhalten das er mitten im Betrieb ausfällt. Um hier die Fehlerquelle ausschließen zu können habe ich den Kondensator erst mal ohne Last gemessen ob er die 230V bringt.
Entstör Kondensator WT 44 E 3M
Dieser Test sagt allerdings noch nicht viel aus da er unter Last durchgeführt werden muss. Dazu muss allerdings die Verkleidung des Bedienelements abgebaut werden und geprüft werden ob in den Sekunden in der der Trockner einfach aussgeht immer noch 230 V an der Platine (Leistungselektronik) des Bedienelementes ankommen. Dazu geht man wie folgt vor:

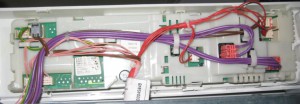

1. Bedienelement abschrauben und den Stecker mit den zwei rosanen Kabeln suchen. Im nachfolgenden Bilder der Siemens WT 44 E Leistungselektronik ist es der große Stecker im rechten Viertel der Platine.
WT 44 E 3M Leistungselektronik
2. Den Trockner einschalten und laufen lassen bis er sich von selber wieder abschaltet.
3. Dann den Stecker mit den zwei rosanen Kabeln abziehen (VORSICHT 230V) und vorsichtig mit einem Multimeter messen ob 230V an der Platine anliegen. Ich habe dazu direkt an den beiden Kabeln gemessen um über den gesamten verlauf des Testes die Werte zu sehen.
Leider ist bei mir auch in der Zeit in der der Trockner stillsteht und es den Anschein hat das er völlig vom Strom gegangen ist eine konstante Voltzahl von 230 V an der Leistungselektronik angekommen. Somit fällt auch der Defekt des Entstörkondensators als Fehlerquelle aus.
Der Kabelbaum sieht auch gut aus. Hier konnte ich keine mechanischen Fehler sehen die zu einem Fehler in der Elektrik hätten führen können.
Türschloss
Auch den Kontakt vom Türschloss habe ich überbrückt. Dieses ist wohl bekannt dafür Fehler zu verursachen. Aber auch hier schaltete sich der Trockner einfach ab.
Die Leistungselektronik
So jetzt kann es nur die die Leistungselektronik bzw. die Steuerplatine des Siemens Kondenstrockners sein die einen Fehler nach nicht einmal 3 Jahren hat.
Hier ein Bild der Platine um die es geht. Gut zu erkennen ist auf der Forderseite die Anzeige sowie links das runde Lock für den Wahlschalter der Programme. Auf der Rechten Seite sind die 3 Felder für die Schalter zu sehen.
Vorderseite der Leistungselektronik des Siemens WT 44 E 3M Kondenstrockners.
Leistungselektronik – Siemens WT 44 E
Rückseite der Leistungselektronik des Siemens WT 44 E 3M Kondenstrockners.
Leistungselektronik – Siemens WT 44 E
Im folgenden Artikel gehe ich weiter auf die Leistungselektronik ein:
Aktuell:
Aktuell läuft der Trockner wieder, nach dem ein Service Techniker die Leistungselektronik getauscht hat.
Siemens Service:
Hier der Link zur Siemens Home Kundendienstseite.
Siemens Home Kundendienst Internetseite
Da ich aus dem Raum München komme werde ich im Siemens Service Center nachfragen wie der Fehler behoben werden kann. Ich bin ja gespannt was so eine Leistungselektornik kostet.
Hausgeräte Service GmbH.
Leopoldstr. 252 a
80807 München
[geo_mashup_map]
Update 1 – 06.09.2010 der erste Siemens Service Kontakt
Der erste Kontakt war sehr nett nur bin ich nicht mit der Bezeichnung WT 44 E 3M weiter gekommen. Ihr müsst euch die E-NR im Bereich der Tür notieren und sie am Telefon parat halten. Dann sollte das Ersatzteil binnen 2 Tagen vor Ort sein.
Update 2 – 07.09.2010 die Siemens Kostenfalle
So der Kontakt zum Münchner Kundendienst ist sehr nett und sie rufen einen sofort zurück wenn die Leitung besetzt ist. Allerdings bin ich doch erschrocken wie viel die Ersatz- Leistungselektronik für meinen Siemens WT 44 E 3 M0 Kondenstrockner kosten soll. Ich konnte es nicht glauben aber mit 285,- Euro ist die Platine wirklich so teuer wie ein billiger neuer Kondenstrockner.
Als nächste Schritte werde ich die Kondensatoren der Leistungselektronik auslöten und prüfen ob diese wohl einen Fehler haben. Im Internet kann man viele Beiträge finden bei denen ein Tausch der Kondensatoren geholfen hat. Also das nächste Update folgt…
Update 3 – 09.09.2010 dem Siemens Fehler auf der Spur
Auch der Ausbau der Kondensatoren und das Durchmessen der ca. fünf Kondensatoren hat gezeigt, dass diese i.o. sind. Leider liegt also der Fehler nicht an den Kondensatoren das der Wäschetrockner nicht mehr gehen mag. Die aktuelle Vermutung ist ja das es an einem der kleinen ICs liegt.
Update 4 – 10.09.2010 Anfrage beim Hersteller
Ich habe beim Hersteller der Leistungselektronik der Firme E.G.O. nachgefragt ob sie einem eine neue Platine verkaufen können bzw. sagen können wo der Fehler steckt. Leider habe ich hier eine Absage erhalten. Ich solle mich an dem Hersteller des Trockners wenden. Naja war ja auch nicht anders zu erwarten. Die angebotenen Produkte auf der Homepage der E.G.O. Seite entsprechen in iheren Grundfunktionen denen meiner Platine im Siemens WT 44 E 3M Trockners.
Update 5 – 13.09.2010 Siemens Kundenanfrage
Heute habe ich an Siemens meine Frage gestellt warum das Ersatzteil so teuer ist und der Trockner von so einer schlechten Qualität. Ich bin gespannt was als Antwort kommt.
Update 6 – 16.09.2010 Siemens Antwort
Der Siemenskundendienst hat sich bei mir gemeldet und war sehr nett. Der Kundendienst möchte sich bevor er eine Aussage treffen kann ob Siemens mir bei der Reparatur oder bei der Anschaffung eines neuen Trockners entgegenkommen kann selber ein Bild von dem Fehler machen. Ich bin gespannt wie es weiter geht.
Update 7 – 24.09.2010 Siemens Haustechniker
Gestern war der Siemens-Techniker bei mir und hat sich den Trockner angeschaut. Er hat das ein oder andere probiert aber leider auch ohne Erfolg. Als er die Elektronik getauscht hat, ging der Trockner wieder. Also lag der Fehler in der Leistungselektronik und nicht an einem Messfühler oder Türschlhoss. Die Kosten die mir der Siemenstechniker in Rechnung gestellt hat waren sehr gut und ein tolles entgegenkommen von Siemens. Ich musste für die Reparatur nur 67,- Euro zahlen.
Update 8 – 05.10.2010 Wäschetrockner oder Wasserkocher ??
So jetzt lief er ganz gut der Siemenstrockner aber jetzt hatten wir einen Wasserschaden im Haus. Das Ergebnis sieht jetzt wie folgt aus. Es ist weniger ein Wäschetrockner als vielmehr ein Wassererhitzer. Na toll ich drücke mal die Daumen das er nach dem Trocknen wieder geht…
Siemens Trockner oder Wasserkocher ??
Siemens Energiesparrechner:
Ich habe dann auf der Suche nach einem Händer in meiner Nähe auch den Siemens Energiesparrechner gefunden. Der Rechner ist hier zu finen LINK
Das Problem an dem Rechner ist aber, das er nicht berücksichtigt das Siemenstrockner nicht lange funktionieren und dazu neigen defekt zu gehen. So bringen mir die 146,35 Euro sehr wenig wenn ich alle 3 Jahre einen neuen Trockner kaufen muss.
Somit sollte die Energiebilanz noch deutlich schlechter ausfallen und das Einsparpotential einen negativen Wert anzeigen. Aber leider fehlt diese ehrliche Funktion Siemens Energiesparrechner.
Siemens – Energiesparrechner
Siemens Service:
Hier der Link zur Siemens Home Kundendienstseite.
Siemens Home Kundendienst Internetseite
Da ich aus dem Raum München komme werde ich im Siemens Service Center nachfragen wie der Fehler behoben werden kann. Ich bin ja gespannt was so eine Leistungselektornik kostet.
Hausgeräte Service GmbH.
Leopoldstr. 252 a
80807 München
[geo_mashup_map]
Fazit:
Mein aktuelles Fazit ist, dass ich sehr positiv von Siemens überrascht bin. Der Siemens Techniker war sehr nett und hat mir ein gutes Angebot für die Reparatur meines defekten Trockners gemacht. Hatte ich noch die Auskunft erhalten das die Leistungselektronik alleine schon 295 Euro kostet so hat mir der Siemens Hausgeräter Serivicetechniker lediglich 67,- Euro für die Reparatur berechnet. Da kann ich nur sagen das ich mir wieder ein Siemens Gerät kaufen würde.
Weiter Artikel zum Siemens WT 44 Wäschetrockner
Siemens Wäschetrockner WT 44 defekt – Erfahrungsbericht
Suche des Elektrikfehler – Kondenstrockner Siemens WT 44
Siemens WT 44 Wäschetrockner Elektronik Fehler in Steuerplatine
Siemens WT Wäschetrockner stinkt stark
Siemens WT Kondensationstrockner Umbau auf Abflussschlauch
Hallo,
sehr guter Bericht über die Fehlersuche !
Nur die Letzte Erkenntnis fehlt noch:
Hatte genau den selben Fehler….hab mich im Internet schlau gemacht und eine Seite gefunden wo über das interne Netzteil auf der Hauptplatine des Wäschetrockners diskutiert wurde.
Und siehe da….. der kleine Schaltregler TNY266PN ist nach ca. 2,5 Jahren defekt !!
Dieser hat vor dem Komplettausfall immer wieder kleinere Ausfälle (höchstwahrscheinlich wegen der Wärme im Inneren des Trockners) und das passt zu den Fehlerbeschreibungen.
Den hab ich mir bestellt, eingelötet und Gerät wieder in Ordnung.
Hab mir dann das Datenblatt etwas genauer angesehen und festgestellt, das dieser IC eine gute Kühlung benötigt, die auf der Platine von E.G.O. so nicht realisiert wurde. Daher ist die Ausfallwahrscheinlichkeit höher und es werden mehr Platinen verkauft…. eigentlich perfekte Verkaufsstrategie.
Aber bitte immer berücksichtigen: Reparaturen nur durch Fachpersonal !!!!
LG
Chris
Hallo Christian,
Vielen, vielen Dank für deinen Kommentar.
Auch mein Trockner litt unter dem oben beschriebenen Problem. Dank deinem Tipp den TNY266PN auszutauschen läuft er nun wieder und das mit einem Materialkosteneinsatz von 7 Euro. Sensationell!!!!
Danke, danke, danke 😀
LG Nina
Hallo Nina wo bekomme ich den pnc266pn zu kaufen?
Gruss Horst
Einfach in eine Suchmaschine “TNY266PN” eingeben. Es gibt diverse Elektronikversender, die diesen IC liefern können. Zum Beispiel http://www.farnell.de
Die Elektronik ist defekt, der kleine Schaltregler TNY266PN ist geschossen, mein Problem ist, dass der Widerstand an Pin 5 auch mit verbrannt ist, aber wie gross ist dieser Widerstand, bei 1KOhm ist er wider verbrannt. Wenn jemand den Wert kennt kann er ja mal schreiben.
Wilhelm
Der Widerstand hat bei meinem Modell hat einen Wert von 47Ohm und ich schätze mal das er eine Verlustleistung von 2 bis 5 Watt hat. Letzteres ist wichtig da sonst der neue Widerstand gleich wider verbrutzelt. Am besten das alte Modell mit zum Conrad nehmen und und ein gleich großes Modell verlangen. Leider muss man da oft bestellen, die haben fast nichts lagernd oder online bestellen und sich vorher die Außenmaße des alten Widerstands ausmessen.
Hallo zusammen,
erstmal ein dickes DANKE an ByteYourLife für diese Dokumentation.
Ich habe seit heute den Fehler F12 auf meine Siemens WT und habe mir gerade auch einen TNY266PN Schalter bestellt. Mal sehen ob dieser Fehler ebenfalls zutrifft. Halte euch auf dem laufenden
Ich nochmal, ich habe die Platine eines Wäschetrockners Platinennummer E.G.O. 79 056 710-31 Datum 05.05.11.
Auch bei dieser Platine schien auch der TNY266GN der Übeltäter zu sein, allerdings lies sich die Platine zeitweise normal betreiben, dann fiel sie plötzlich aus. (der 47Ohm Widerstand war nicht defekt!)
Nach dem Tausch des TNY hatte die Platine allerdings noch immer ein ähnliches verhalten.
Weiterhin roch jedesmal leicht verbrannt, sowohl beim ersten Einschaltversuch als auch nach dem Wechsel des TNY.
Nachdem ich den alten TNY in einer Testschaltung ausprobiert habe und dieser funktionierte, bin ich drauf gekommen den Trafo genauer zu untersuchen.
Dabei fiel mir auf das die Primärwindung immer einen anderen Widerstandswert aufwies. Mal unendlich mal um die 50Ohm. Nach dem Auslöten des Trafos konnte man auch schon an einem Pin erkennen das einer der Primärdrähte abgerissen war, was sowohl die zeitweise Aussetzer als auch den Brandgeruch erklärt. Ich habe den Draht wider angelötet und den Trafo montiert und die Platine geht wie am ersten Tag. Die 2 Wochen Wartezeit für die TNX266 aus Hong Kong hätte ich mir sparen können!
Ergänzung: Übrigens ist die Kühlfläche für den TNY266 speziell bei dieser o. g. Platine völlig ausreichend Dimensioniert. Zuvor hatte ich zwei Platinen da, welche mit einem LNK304GN bestückt waren, diese hatten wirklich nur ca. die Hälfte der benötigten Kühlfläche und waren entsprechend auch defekt.
Damit das nicht wieder passiert habe ich in stundenlanger Kleinarbeit aus Kupferfolien eine Ersatzkühlfläche zugeschnitten und unter dem Chip aufgelötet. Diese dürfen natürlich nirgends irgendwelche Bauteile berühren, da sie selbstverständlich stromführend sind.
Hallo Car.
Hab da mal ne Frage. Vielleicht kannst du mir weiterhelfen.
Hab die selbe Elektronik wie du die bei mir keinen Mucks mehr macht.
Kannst du mir evtl. sagen welcher Widerstand an Pin 5 des IC´s hängt. Habe bei mir auch den IC (Tny266) schon getauscht. leider ist der Widerstand auch zersört und leider nicht mehr der Wert erkennbar.
Wie ich schon gelesen hab soll das ein 47 ohm sein mit ca 2-5Watt Verlustleistung.
ich denke mir nun, da es bei mir ein SMD Widerstand der Größe 1206 ist kann der nicht so viel Watt habe.!!! Die habe doch höchstens 0,5Watt!!!! Oder ?????
Vielleicht hast du davon noch Bilder von deiner Platine. Wäre toll wenn du mir helfen könntest.
Danke schon im vorraus.
MFG Bernde
Bei mir ließ sich das Gerät nicht mehr starten. Absolut keine Reaktion mehr vom Wäschetrockner.
Wäschetrockner Bosch Maxx 6 Sensitiv
E-NR. WTE84300 / 05 FD
Leistungelektronik T20-E BO
Versorgungsspannung 5,8V vom Tiny Switch TNY266PN war vorhanden. Aber keine Schaltfunktion mehr.
Ausgelötet, neues Bauteil eingelötet und seitdem funktioniert er wieder.
Hallo zusammen,
ich möchte allen anderen Danke sagen, die hier über den Fehler berichtet haben.
Ich möchte meine Erfahrung zu folgendem Gerät ebenfalls teilen:
Gerät: Siemens WT46S51A Kondenstrockner
E-Nr: WT46S51A / 33 FD 9202 200795
Gerätealter: ca. 3,5 Jahre
Fehlerbild: Trockner reagiert gar nicht mehr – kein Strom
Fehler: Widerstand 3W mit 47 Ohm hochohmig und Schaltregler TNY266PN defekt
Ergebnis: Trockner läuft wieder
Wo bekommt man die Teile: bei hbe-shop das ist die Farnell Seite für Endverbraucher.
Materialkosten: in Summe ca. 2 EUR + 5 EUR Mindermengenzuschlag
Versandkosten: mit UPS ca. 6 EUR mit DHL ca. 10 EUR
Lieferzeit: UPS hat die Teile nach Auslieferung am Folgetag geliefert – Teile waren innerhalb von 3 AT da.
Hohe Versandkosten im Verhältnis zum Warenwert – aber immer noch billiger als Techniker oder Platinentausch mit einem Betrag von fast 300 EUR
Empfehlung: bei dem geringen Preis gleich Reserve kaufen – man weiß ja nie, ob nicht in 3 – 4 Jahren der Regler wieder defekt ist.
hallo miteinander,
habe oben bei dem Kommentar von Car schon einen eigenen geschrieben aber leider noch keine Antwort bekommen.
Habe die Elektronik mit der NR: E.G.O. 79.056.710-31 aus einem Siemens WT44E101/21 Wäschetrockner.
Bei mir macht das Gerät keinen Mugs mehr. Der TNY266PN und an PIN 5 dessen liegende SMD-Widerstand der Baugröße 1206 ist defekt( ich denke dass dies eine Art Schutzwiderstand ist und gehe davon aus dass dieser einen sehr kleinen Widerstandswert hat da diese nur 1/4 Watt habe.)
Leider weiß ich diesen Wert nicht!!!!
Hat jemand eine Idee bzw. weis jemand den Wert von diesem Widerstand.
Zunächst einmal ein Hallo an alle Bastler!
Was soll ich sagen, unser Trockner E46.37 hatte das selbe Problem “geht einfach aus”.
Also gleich 2 TNY266PN bei einem Elektronik Distributor in Bremen bestellt (16.34€ inkl. Versand), eingelötet und die ersten Trocknerläufe hat er schon wieder gemacht!!!
Vielen Dank an Alle für die Info und den Tipp.
Viele Grüße
Jake aus Hamburg
Vorab erstmal danke für die o.a. Recherche und Hilfestellung. hat mir wirklich weitergeholfen!!!!!
Hallo,
nachdem ich zunächst den Fehler beim Temperaturbegrenzer vermutet hatte, der Austausch aber nichts brachte, war o.a. Bericht und Hinweis auf Schaltregler TNY266PN der nächste Schritt, da Siemens WT46E305 nicht mehr heizte bzw. warm wurde.
Den Schalter habe ich bei einem Fachhändler von Farnell zu 1,48 Euro bestellt. Mit der Anleitung habe ich Schaltregler TNY266PN abgelötet und gewechselt. Nach dem Einbau heizt das Gerät nun wieder – soweit so grossartig (:-)).
Allerdings habe ich noch einen. Der Trockner trocknet zwar, der Trockenvorgang stoppt allerdings bevor die Wäsche wirklich schranktrocken ist; es ist also noch Restfeuchte vorhanden.
Hat jemand hierzu gfg. ein Hinweis dem es sich lohnt nachzugehen.
Danke vorab
Marcus
Hallo zusammen und Danke für die Berichte.
Mein Problem ist, dass mein Siemens E46-30 die Wäsche zuende getrocknet hat und dann komplett aus ging.
Habe nach Sicherungen und verbrannten Kabeln im Trockner gesucht, aber leider ohne Erfolg.
Es geht kein Lichtlein am Trockner an.
Der ist quasi komplett tot.
Weiß jemand Abhilfe?
Wäre sehr dankbar.
lg
Hi waldemar ich hab das gleiche Problem. Gar keinen Strom mehr das TNY266 wurde schon getauscht ohne Erfolg 😉
Vielen Dank,
dank euch habe ich meinen Fehler gefunden.
LG
Tim
Ich habe das Problem nur auch schon 2 mal gehabt, also nicht genau das selbe aber ähnliche Probleme mit der Elektrik.
Den ersten haben wir verschrottet, weil wir uns ein sehr günstiges Gerät neu gekauft haben. Nach 1 1/2 Jahren gab es jetzt wieder Probleme, aber durch den ausführlichen Bericht hier habe auch ich meinen Fehler gefunden.
Lieben Dank, und viele Grüße
Dear all I have a problem with the same board, in the past I replaced the TNY 266 and everything was ok, now the board doesn’t switch on at all. Have you got any suggestions? Is there anyone that should sell the used board?
